Módulo Eléctrico | MODULE (Regulador 1-10V)

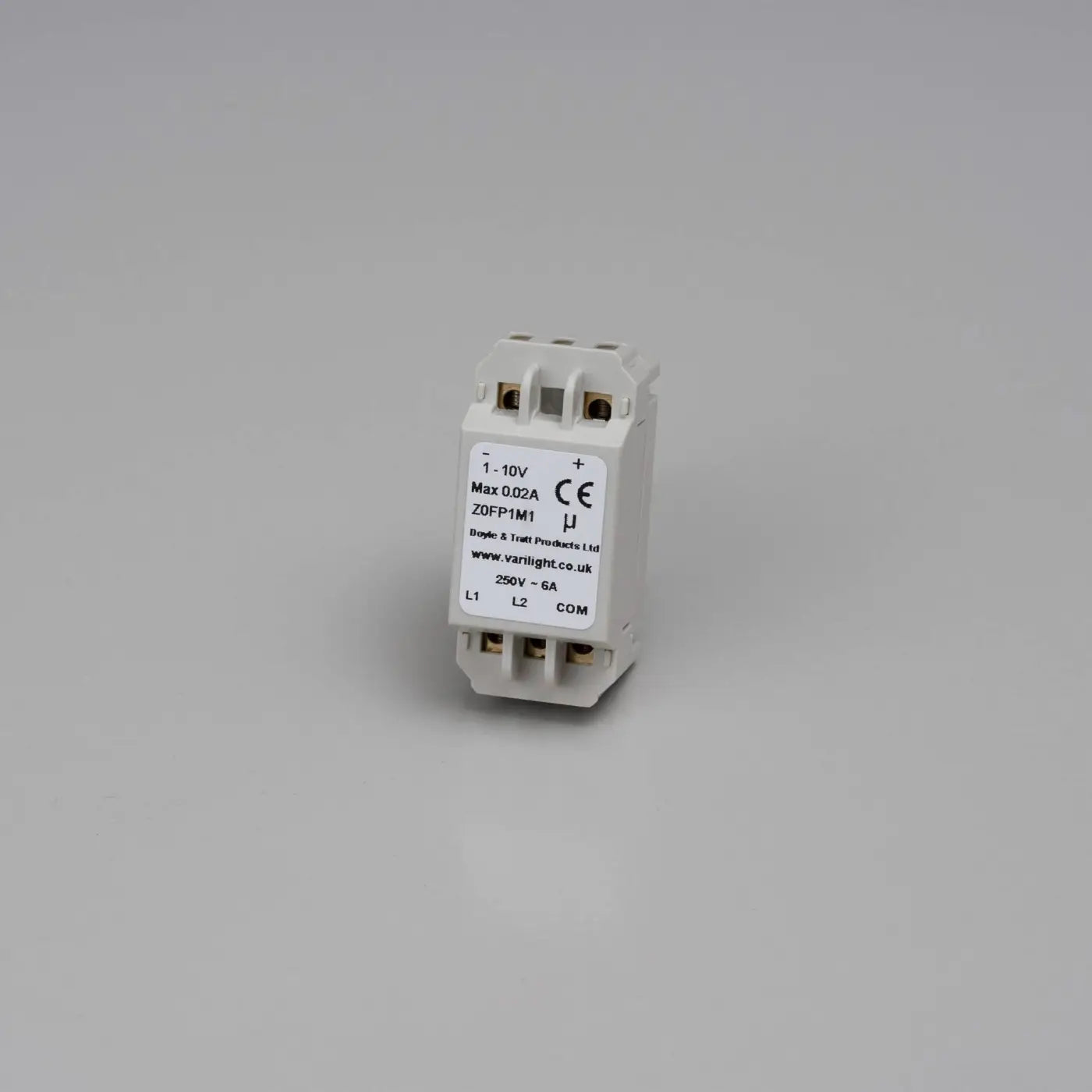

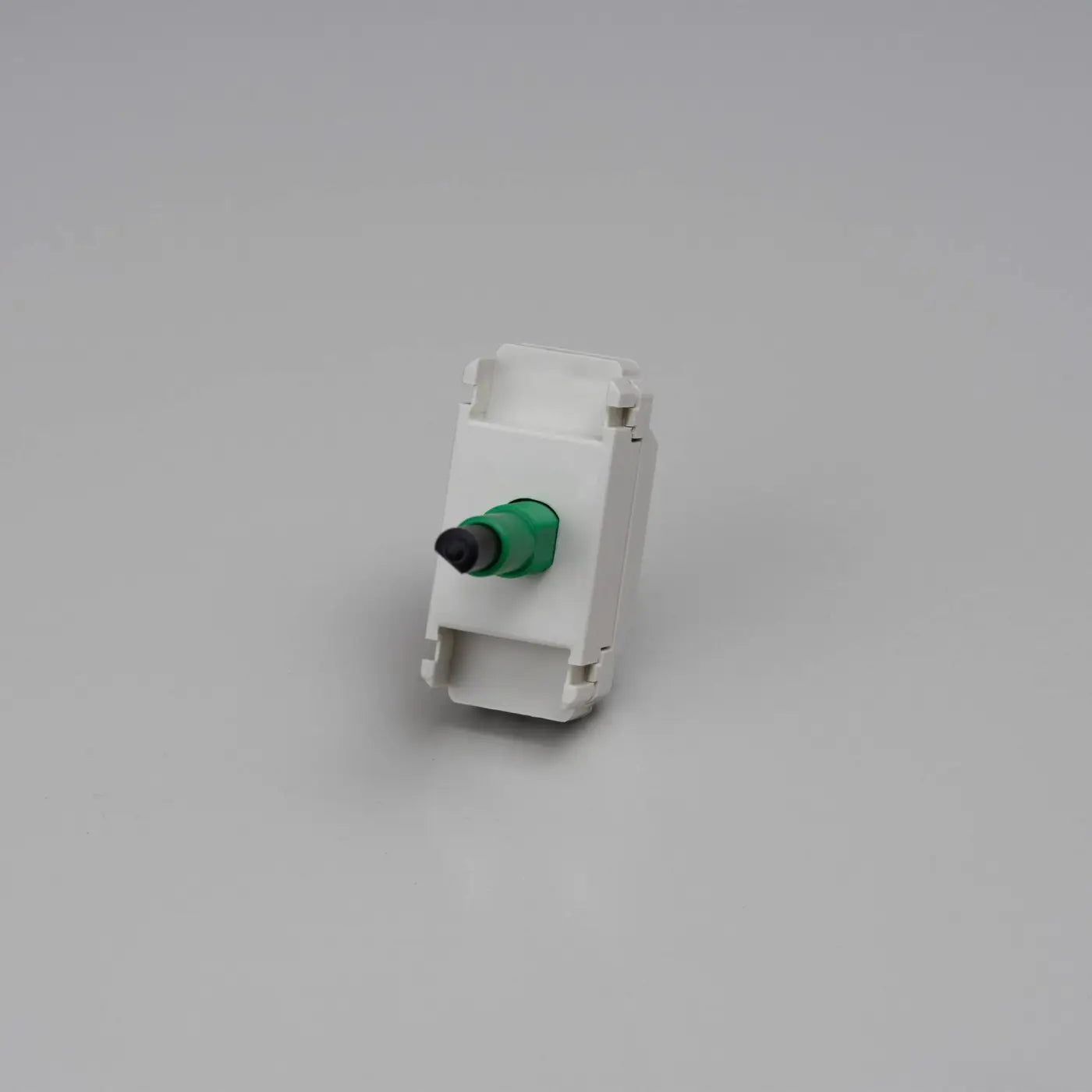

El módulo regulador 1-10V de Buster + Punch es un regulador giratorio con control 1-10 V, que se monta en una placa embellecedora modular de la marca. Controla balastos regulables, su interruptor integrado admite 6 A a 250 V y se vende solo, sin placa ni botón.

Regulador 1-10V: un módulo para balastos regulables

Este regulador 1-10V ajusta la iluminación mediante una señal de control. Está diseñado para los balastos de alta frecuencia regulables que requieren una señal 0-10 V o 1-10 V. Controla uno o varios balastos, hasta 20 mA en su salida de control.

Este módulo eléctrico está previsto para este uso y para ningún otro. La marca precisa que cualquier otro empleo daña el regulador. Los bornes de control 1-10 V nunca deben conectarse a la red eléctrica.

Regulador giratorio conmutador: mando y cableado

Este regulador giratorio se enciende y se apaga con una pulsación en el botón, y conserva el nivel elegido. Se gira el botón para ajustar la intensidad. El giro es suave y silencioso.

Se cablea como encendido simple, desde un solo punto, o como conmutador, desde 2 puntos. En este segundo caso, el otro punto de mando recibe un conmutador ordinario. Solo se admite un regulador por circuito.

El interruptor integrado admite 6 A como máximo a 250 V, a 50 Hz. Si el circuito alimenta bombillas o drivers LED, su corriente de arranque no debe superar los 6 A. La conexión eléctrica debe confiarse a un electricista cualificado.

Placa embellecedora y botón de regulador que hay que prever

El estuche contiene 1 módulo regulador 1-10V y 1 adaptador antirrotación, sin placa ni botón. Este módulo es propio de Buster + Punch y funciona únicamente con los botones de regulador de la marca.

Se completa con una placa embellecedora con insertos, de 1 a 4 elementos, en la que cada abertura recibe 1 regulador. La placa sin insertos, reservada a los enchufes y a los módulos de datos, no es adecuada. También hace falta un kit de acabado para regulador, que aporta el botón de metal macizo, con el moleteado lineal, llamado Linear, o el moleteado cruzado, llamado Cross.

El conjunto se instala sobre una caja de empotrar de estándar europeo, montada a ras de la pared. El módulo no es adecuado para ambientes húmedos. Encuentra su sitio en un salón, un comedor, un despacho o una cocina.

Preguntas frecuentes sobre el módulo regulador 1-10V

¿Con qué iluminación funciona este módulo?

Con balastos de alta frecuencia regulables que requieren una señal de control 0-10 V o 1-10 V.

¿Se pueden conectar directamente bombillas LED regulables?

Este módulo está diseñado para los balastos controlados en 0-10 V o 1-10 V, y para ningún otro uso. Para bombillas LED regulables, la marca propone su módulo regulador 120W LED.

¿Se cablea este módulo como conmutador?

Sí. Se cablea como encendido simple o como conmutador, con un interruptor ordinario en el otro punto de mando y un solo regulador por circuito.

¿Qué hay que comprar además del módulo?

Una placa embellecedora con insertos y un kit de acabado para regulador Buster + Punch. El módulo se vende solo.

¿Se puede instalar en un cuarto de baño?

No. El módulo no es adecuado para ambientes húmedos.
